一個MMC子模塊測試臺，用于開展IGBT組件在MMC工況下的老化試驗與狀態監測、SM電容狀態監測。

試驗臺主要包含：1套配電柜、1套DC0V～DC600V可調直流電源、1套測控設備、1套接線柜、1個700A電感負載、

1套水冷系統、1套溫濕度環境模擬系統、1套H橋、1套輔助子模塊、1套被試品工裝。

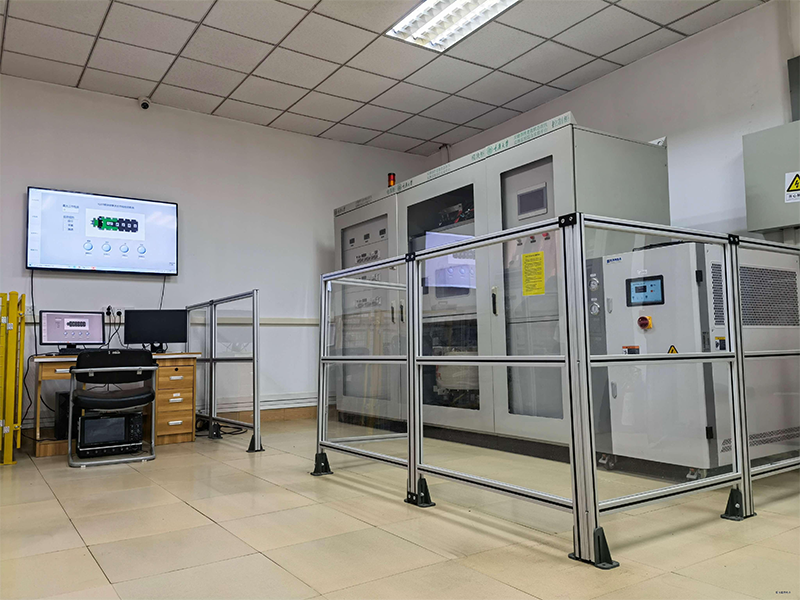

試驗臺具有如下功能：

1) 直流電源在DC0V～DC600V范圍內可調，電源最大輸出功率12kW，提供整個測試系統的損耗功率，

直流電源能承受經常性的短路工況，充分考慮冗余設計，具備安全保護措施；

2) 水冷系統5kW,7oC去離子水43.3L/min，滿足測試臺散熱要求；

3) 電感負載為單相電感負載（1mH,700A），滿足試驗負載要求；

4) 測控系統可控制試驗操作、被試品工作狀態，記錄試驗相關的電壓、電流、溫度等數據；

5) 試驗區架設電纜線架，臺位之間、操作臺與試驗區之間、負載區等安裝透明有機防爆隔斷等。
